一．溫濕度傳感器概述

ZR-THS-EXX精密型溫濕度傳感器是采用半導體敏感器件設計方案，用于測量室內環境的溫度、濕度的一體化智能監控模塊。產品不僅具有顯示直觀、精度高、成本低、外形美觀、安裝方便等特點，而且具有自恢復自校準功能，因此，產品測量精度高、穩定性好。本公司提供有RS485接口、干節點輸出接口、4-20mA模擬輸出等多種型號產品，為用戶提溫濕度監控解決方案，已經應用于通訊機房、IDC數據機房、空調室、實驗室、圖書館、辦公室等室內場所的溫濕度測量。

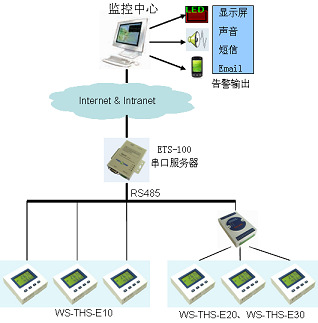

二、系統結構圖

在遠程監控系統應用中，ZR-THS-EXX系列溫濕度傳感器有兩種應用方式，對ZR-THS-E10溫濕度傳感器直接通過RS485接口接入到監控系統中；對ZR-THS-E20、ZR-THS-E30溫濕度傳感器需通過采集模塊進行數據采集后接入到監控系統中。

三、產品實物圖

尺寸：80*80*30mm

四、主要功能

      (1) 具有自恢復自校正功能，精度高。

      (2) 大屏幕高亮度LCD顯示，觀察直觀、操作簡便。

      (3) 具有溫度單位選擇：攝氏度(℃)、華氏度(℉)可設置。

      (4) 具有溫度、濕度誤差校正設置，方便進行定期校驗。

      (5) 具有RS485接口，采用標準MODBUS協議，便于遠程監控系統集成。（ZR-THS-E10）。

      (6) 具有溫度、濕度測量范圍設置，提供4～20mA信號輸出，用于傳統數據采集應用。（ZR-THS-E20）

      (7) 具有溫度、濕度告警范圍設置，提供干接點告警信號輸出，實現本地告警功能。（ZR-THS-E30）

      (8) 外接端口具有抗電磁干擾設計，穩定可靠。

      (9) 電源輸入具有防反功能，電源輸入正負反接不損壞設備。

      (10)模塊化結構，安裝、維護方便。

五、溫濕度傳感器產品型號及主要技術參數
