無源無線測溫系統超高可靠，無需電池供電更安全

電力系統設備在長期的運行中，往往會產生老化或過熱現象，如果沒有及時發現和解決，可能會造成嚴重的火災事故。由于變電站設備地理位置偏遠，對于其維護和監控，管理人員不能做到面面俱到，巡檢和維護的難度較大。因此，通過自動化來實現遠程監控和預警系統就變得很需要，也成了管理人員的重要手段。無源供電無線測溫在線監測系統提出了一種基于聲表面波的新的測溫技術。

一、無源供電無線測溫在線監測系統

　　1、系統組成

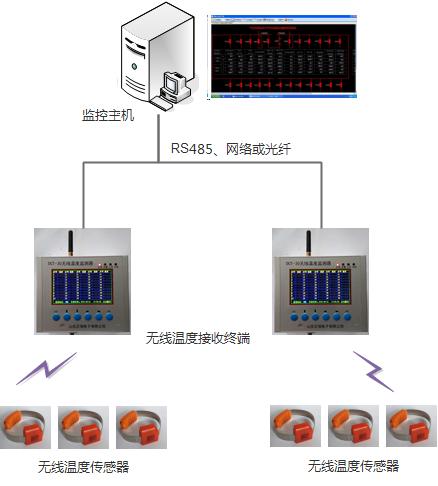

　　無源無線測溫系統主要由無線溫度傳感器、溫度監測器、測溫主控終端和溫度監控應用系統組成。



（1）無線溫度傳感器。無線溫度傳感器應采用CT取電的供電模式。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。



（2）無線溫度監測器。每個高壓配電室安裝1臺無線溫度監測器，放置開關室墻上或柜內，用以接收并顯示傳感器數據，記錄報警數據，并通過RS485有線通信或網絡上傳到后臺監控主機。

（3）后臺監控主機及監控軟件安裝。后臺監控主機采用工業全封閉無風扇工控機，安裝組態軟件，具有數據采集，畫面組態顯示，超限報警，報警和歷史數據存儲，歷史曲線查詢，歷史報警查詢，人員權限管理等功能，具有物聯網云服務接口，可通過手機查看數據和報警。

二、系統軟件功能介紹

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠實現局域網內客戶端查看數據。



（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。

（3）報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能。

（4）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

（5）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（6）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

（7）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

三、無源無線測溫系統的應用意義

　　（1）實現設備運行溫度實時監測

　　無源無線測溫在線監測系統為消除電網因開關柜因過熱帶來的安全運行隱患提供了技術手段，解除由此造成經濟危害和社會損失的可能。

　　（2）輔助實現設備的狀態檢修

　　通過建立在線監測系統，可以對設備的狀態進行實施監控和預警，更新了變電站的設備的維護模式，將更加保障設備安全穩定運行。

　　（3）有助于電力系統的整體運行和輔助決策.

　　

三、應用場景

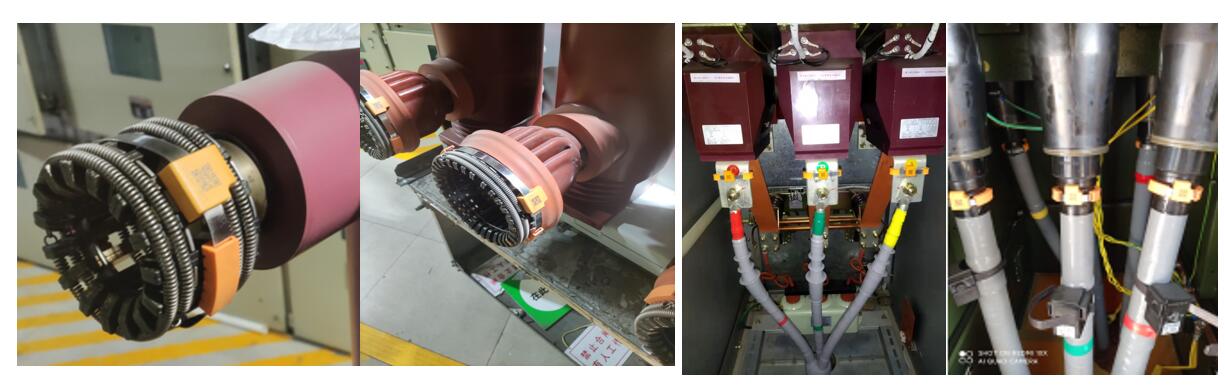

　　無源無線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。
