六氟化硫泄漏報警系統調試完畢，發往宿遷市
來源：正瑞電子
瀏覽：3071
發布日期：2023-12-25
宿遷市某機電設備有限公司與我司達成合作，其六氟化硫氣體泄漏報警裝置調試完畢，發往宿遷！

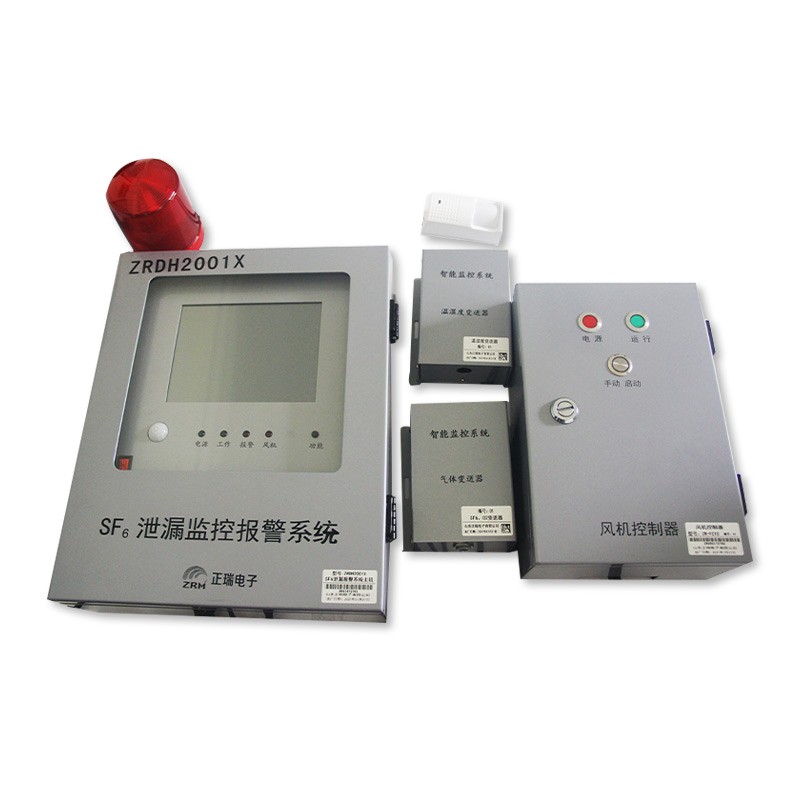

六氟化硫泄漏報警系統主要由5部分組成，ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），溫濕度變送器，輔助設備（人體紅外探測器、聲光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件）。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。
（1）ZRDH2001X型監控主機：為六氟化硫sf6氣體泄漏報警系統核心，收發、處理其他設備的相應信號。顯示變送器傳來的各種現場環境數據，發出語音，報警信號，手動啟、停通風控制系統，對系統進行基本設置，通過RS－485傳送數據給上位機。一般安裝在工作人員常用出入門外，壁掛固定，工作電源AC220V。
（2） 防雨保護箱（選配）：如果監控主機需安裝在室外，可用于放置主機與綜合信號控制箱進行防雨。一般安裝在工作人員常用出入門外，壁掛固定。
（3）SF6、O2雙氣變送器：
用于連續檢測環境空氣中O2氣體含量和SF6氣體含量，數字量輸出，總線設計，組網靈活，兼容性強。將采集到的數據經過A/D轉換后，通過RS－485總線傳送給主機。一般安裝在SF6開關下方距地100mm處，可通過壁掛、磁鐵吸附、專用支架固定，工作電源AC220V。
SF6：采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命
O2：采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，保證氧氣參數精度。
（4）SF6、O2、溫度、濕度多功能監測裝置：
用于連續檢測環境空氣中O2氣體含量、SF6氣體含量、溫度和濕度，將采集到的數據經過A/D轉換后，通過RS－485總線傳送給主機。一般安裝在SF6開關下方距地100mm處，可通過壁掛、磁鐵吸附、專用支架固定，工作電源AC220V。
（5）聲光報警器：
當主機判斷環境中SF6氣體含量超標或缺氧時，接收主機報警信號發出聲、光報警。一般安裝在主機上方，專用支架壁掛固定，工作電源AC220V。
（6）人體紅外探測器：
當有工作人員靠近時，發送信號給主機，使主機發出語音提示室內環境狀況。一般安裝在主機上方，專用支架壁掛固定，工作電源DC12V。
（7）風機控制箱（選配）：
可按用戶指定風機路數制作，具有手動、自動轉換開關。手動時可分別啟、停各路風機，自動時接收主機信號啟、停所有風機。一般安裝在主機附近，壁掛固定。
（8）風機控制器（選配）：
與現場原有通風控制系統配合，接收主機信號自動啟、停所有風機。
（9）LED顯示屏（選配）：
功能基本同聲光報警器，當主機判斷環境中SF6氣體含量超標或缺氧時，接收主機報警信號使平時顯示的“室內環境中SF6濃度正常”轉換為“室內環境中SF6濃度超標”。一般安裝在門外上端，壁掛固定，工作電源AC220V。
六氟化硫sf6氣體泄漏報警系統功能：
（1）超限報警泄漏時自動啟動風機排風功能；
（2）環境中O2含量檢測功能；缺氧時自動報警，自動排風；
（3）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；
（4）SF6、O2氣體含量超標時，風機自動啟動功能；
（5）定時排風功能；系統可以按時段設定風機每天定時啟動和停止，以保證開關室每天都能按需要通風。
（6）報警時啟動強制排風功能；風機在停止狀態時，可按下主機“風機”鍵手動啟動風機。風機在運行15min后會自動停止，也可再次按下主機“風機”鍵，立刻手動停止。
（7）相關歷史數據存儲及檢索功能；
（8）溫度、濕度檢測、報警及顯示；
（9）聲光提示報警功能；當GIS室環境中SF6氣體含量超標或缺氧時，會發出高頻報警聲和紅色燈光閃耀。
人體紅外感應播報語音、啟動風機功能：
當作業人員要進入GIS室前，紅外感應器動作，主機會發出相應提示語音并自動啟動風機。
（10）遠程通信功能：
提供常開、常閉無源報警接點輸出。通過RS-485轉換232及其他接口與上位機通信，有專用上位機遠程監控系統軟件，也可直接提供相關Modbus通信協議實現第三方遠程自控平臺通信。
主要技術參數
● SF6濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；
● O2濃度檢測范圍0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；
● 溫度顯示范圍：-20～+99℃，精度＜±0.5%；
● 濕度顯示范圍：0～99%RH，精度＜±3%；
● 輸入電源：AC 220V±20%；
● 報警輸出接點功率：AC220/5A；
● 風機輸出接點：380V/15A（三相）或220V/15A；
● 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；
● 海量報警信息存儲設計；
● 5路大容量報警觸點輸出。
● SF6、O2變送器采用進口原裝的傳感器，壽命長；
● SF6氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；
● 風機控制器可控制原有風機。
