電纜溝動力電纜中間接頭溫度監測解決方案

電纜故障在形成過程中絕大多數與發熱溫升緊密相連。在本系統中，設備溫度是檢查設備是否處于正常運行狀態的一個很重要的參考指標，溫度過高預示著電纜運行處于異常狀態，如不能及時處理，情況惡化，易形成事故，造成損失。因此，對電纜特別是電纜接頭進行全面的溫度監測是一個很重要的問題。

本系統通過電纜中間接頭表面安裝點式溫度傳感器監測電纜溫度，并能通過監控軟件實現超溫預警，溫度曲線記錄分析等功能。

二、系統架構

在每個電纜中間接頭表面安裝溫度傳感器，通過單總線完成溫度傳感器的供電和數據的傳輸，通過后臺集中監控軟件完成如實時溫度顯示、測溫配置、告警展示等功能。

三、系統設計

（一）現場傳感采集點位設計

現場溫度數據采集由單總線電纜溫度傳感器完成，電纜溫度傳感器安裝到電纜中間接頭表面，每個電纜接頭安裝兩個。

（二）傳輸供電設計

電纜溫度傳感器通過總線供電和傳輸數據到電纜溫度監測器。測溫總線最長可到1000米，每條總線可連接傳感器64個。

（三）集中監控設計

集中監控中心采用穩定工業用工控機安裝監控軟件來實時監測預警和分析數據。

四、功能介紹

（1）故障定位

對每個電纜接頭編號，通過編號和溫度傳感器安裝的對應關系，通過后臺可以實時監測到每個電纜中間接頭的溫度和報警信息，發生超溫能快速定位。

（2）單總線遠距離采集溫度

電纜溫度監測器通過單總線給電纜溫度傳感器供電和采集溫度數據，電纜溫度監測器可放置到電氣箱或屏柜內集中顯示和報警。

五、系統組成

（一）電纜溫度傳感器

電纜溫度傳感器用于采集監測部位的溫度，通過一條總線將采集的溫度數據上傳到溫度監測器。分布式接觸式精確測溫，溫度傳感器采用單總線結構，一條總線可掛接64個溫度傳感器。適用于1km以內的電纜中間接頭/終端頭、計算機房控制電纜、低壓柜等設備測溫。

溫度傳感器技術參數：

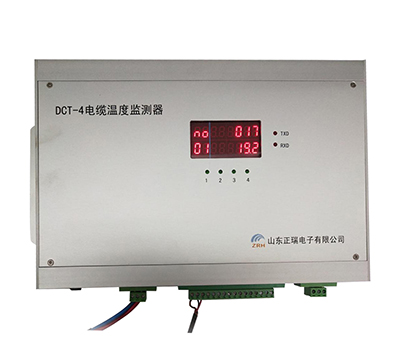

（二）電纜溫度監測器

電纜溫度監測器可集中采集并循環顯示各測點的溫度數值，通過連續監測電纜各個監測點的運行溫度可確定各個監測點處的發熱程度，并通過RS485方式上傳到監控計算機，方便運行人員能夠對電纜溫度進行準確地巡檢，對電纜運行狀態能夠及時地掌握。

技術參數：

運行環境要求：

（三）電纜溫度監測分析軟件

主要軟件功能：

(1)溫度傳感器數據管理

電纜溫度傳感器溫度數據采集，顯示，報警，存儲，歷史曲線分析等功能；

(2)軟件管理

具有人員權限管理，日志記錄，事件管理功能。

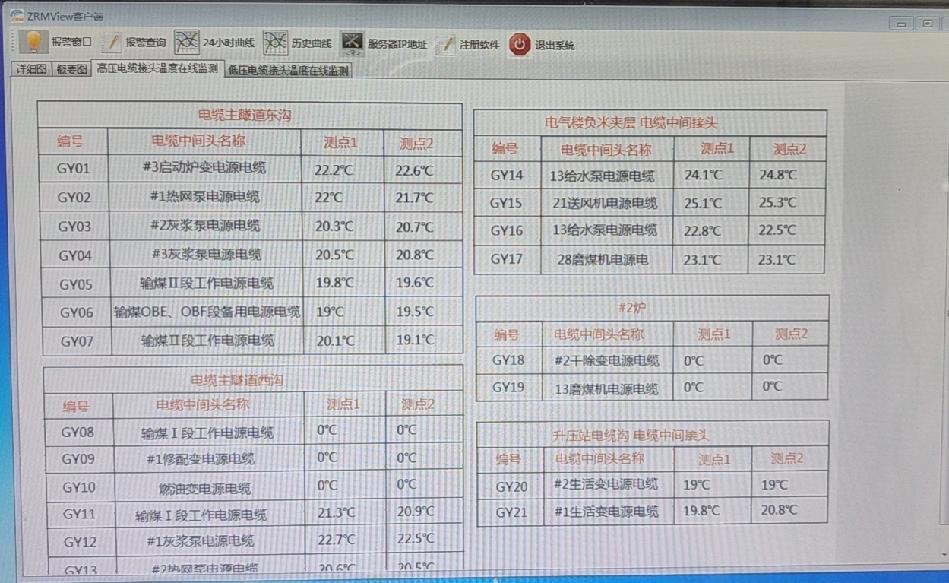

電纜溫度傳感器溫度顯示組態畫面

           電纜中間接頭溫度監測系統圖
