開關柜無線測溫局放系統在撫順礦業中的應用方案

1、現場需求

現場需要對10kv配電室斷路器觸頭和電纜接頭，進行溫度在線監測，對高壓開關柜局部放電量在線監測，實現接點溫度和局放數據實時上傳。通過后臺監控軟件集中顯示，實現超限報警，數據分析和存儲功能。

2、開關柜無線測溫局放在線監測系統

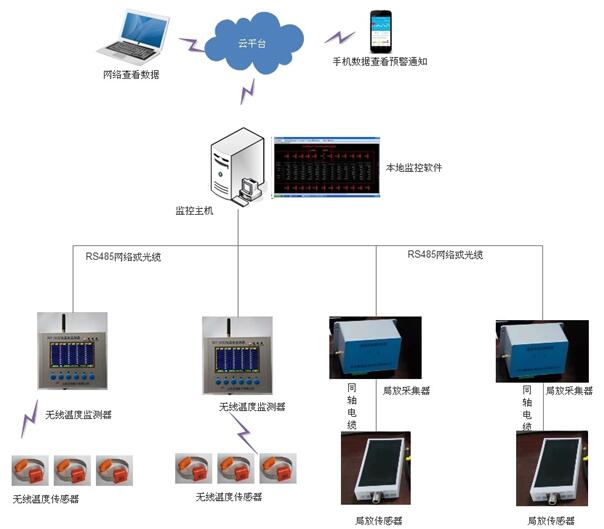

2.1 開關柜無線測溫在線監測系統配置

1)  在配電室開關柜斷路器，電纜接頭和變壓器的進出線接頭等位置安裝溫度傳感器，用于感應溫度，收集數據并上傳。

2)  在高壓開關柜二次側安裝無線測溫監測器，用于接收傳感器數據，并集中上傳數據至監控中心。

3)  在高壓柜內安裝局放傳感器、局放采集器用于收集數據并上傳數據至監控中心。

4)  在監控主機和無線溫度監測器，局放傳感器采集器之間用485數據線連接，實現數據傳輸。

5)  在主控室或者屏柜上安裝在線監測主機，并在主機上安裝ZRMSCADA軟件，用于收集數據并整理顯示數據。

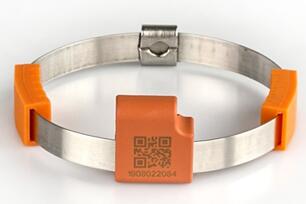

2.2 感應供電式無線溫度傳感器介紹

DTS-6無線溫度傳感器用于測量高壓開關柜內的電氣接點（如電纜接頭，斷路器觸頭等）的運行溫度。無線溫度傳感器是由溫度傳感器、信號處理及無線發射器、感應電源三部分組成。

溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。



性能指標

測溫元件：數字集成溫度傳感器

溫度測量范圍：-40～+155℃

測量精度：±0.5℃（0~65℃）,±1℃（-40~155℃）

溫度采樣頻率：默認20秒（可定制）

無線傳輸距離：≤200米

工作電源：感應取電

啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）

安裝方式：捆綁式

主體尺寸：與現場設備實際尺寸定制

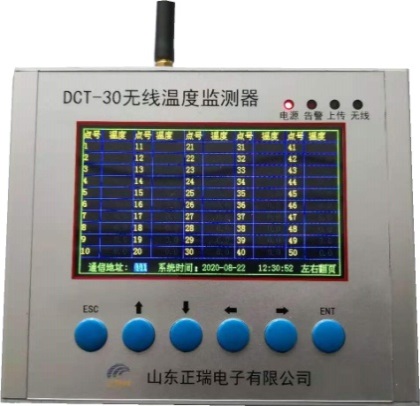

2.3無線溫度監測器

連續監測高壓開關柜內接點的運行溫度，由數字顯示屏循環顯示出每個帶電觸頭的溫度值，可確定觸頭的過熱程度，當發生超溫時，儀器發出報警指示。并可將溫度值通過RS485接口傳到計算機作進一步數據處理，實現開關柜溫度的集中監測。

主要功能		功能介紹
基本功能	接收數據	接收無線溫度傳感器上傳的溫度和傳感器工作電壓
	顯示數據	彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合
	時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準
	參數設置	所有參數靈活可設，操作方便，掉電數據不丟失
	報警輸出	當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示
	溫度報警記錄	記錄曾發生過報警的測溫位置的溫度
	溫度預警記錄	記錄曾發生預警的測溫位置的溫度
	傳感器     恢復事件記錄	記錄越限后溫度恢復正常數據
	歷史曲線	可查詢每個測溫點歷史曲線
	歷史數據	可查詢最近一個月每個溫度點的歷史數據，方便導出到EXCEL表格
	月最高     溫度 記錄	記錄沒個測溫點每月的最高溫度記錄，并生成最高記錄柱狀圖
	數據凍結	每個測溫點數據凍結密度設置為5min時，可凍結3年的歷史數據
	密碼管理	采用密碼管理方式，設置參數時必須輸入密碼





技術參數		技術指標
無線參數	無線頻率	433MHz
	管理無線傳感器數量	≤250只
通訊參數	通訊方式	RS485、以太網、光纖，RS485通訊距離≤1200m（不加中繼）
	主機組網數量	≤128臺
	通訊規約	Modbus規約
	波特率	1200、2400、4800、9600 bps 可選
報警默認參數	溫度報警值	上限值：+90℃，下限值：－20℃（可設置）
	溫度告警值	上限值：+60℃，下限值：－10℃（可設置）
	預警電壓值	2700mV
	告警電壓值	2500mV
上網功能		4G功能（選配） WIFI（選配）以太網口（標配）
數據接口		2個USB接口、1個安卓數據線接口
繼電器輸出		兩路繼電器輸出（為外接輸出功能盒、裝置本身端口不帶輸出功能）選配
繼電器干接點參數		AC220V/5A（無源常開）
工作電壓		DC9-30V
整機功耗		≤5VA
工作溫度		-10℃~+70℃
工作濕度		≤90%RH,不結露，無腐蝕
海拔		≤2500米
絕緣電阻		≥100MΩ(溫度在10~30℃,相對濕度小于80%)
安裝方式		壁掛式安裝

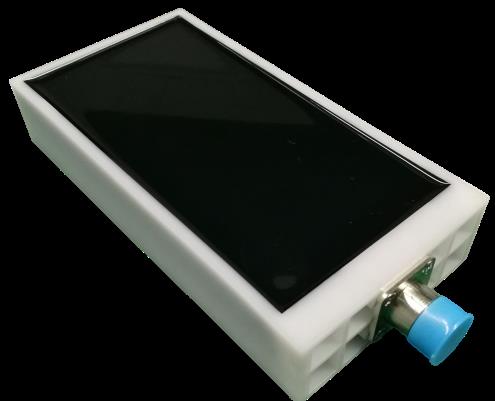

2.4局放傳感器

局放傳感器:系統使用內置式高頻傳感器，內置傳感器安裝在高壓柜電纜進出線倉內。

技術參數

供電方式：無源，不需要供電。

信號頻帶：300MHz—1.5GHz（UHF）

等效高度：10.5mm

檢測頻帶：200MHz~2000MHz；

高頻UHF天線,無源無線原理；

信號傳輸方式：SMA；

接口：BNC；

檢測靈敏度：10pC；

負載阻抗,：50 ?；

安裝方式：強磁吸附安裝；

安裝位置：電纜室；

防護等級：IP65；

環境條件：-20℃——+70℃,10-95% RH 非冷凝；

2.5局放數據采集器

局放傳感器一體化鋁合金設計;局放傳感器通過高性能的同軸電纜線將數據傳輸?shù)讲杉魃希杉魍ㄟ^485數據線傳到監控主機上。

技術參數：

濾波范圍：300MHz—1.5GHz（UHF）

檢測靈敏度：≤5pc

匹配阻抗：50Ω

采樣速率： 20M

采樣精度： 12Bit

接頭類型 ：sma

與后臺通訊方式： 以太網、無線、RS485

檢測通道數 1 個

固定方式 ：導軌、磁吸、螺絲固定

電源：220V/50Hz或者DC24V/DC48V;

通信協議：modbus RTU、具備遙信功能;

功耗： 5W;
