烏力吉電纜接頭無線測溫系統項目技術方案

一、項目范圍及概況

   電力是社會經濟發展的基礎，電力的快速發展也給經濟方面提供很高的上升空間，基礎是要打結實，所以規范用電就變得尤為重要，一些企業等耗電量大的場所經常承受高電壓高電流，會造成嚴重的安全隱患。

烏力吉現有的5處風電機組動力電纜在塔筒各接頭處需加裝無線測溫系統，實現主控室及集控中心的溫度 監控、預警、告警等功能。

二、   系統構成圖

無線測溫系統由無線測溫傳感器、無線測溫采集顯示主機、上機位軟件等組成。

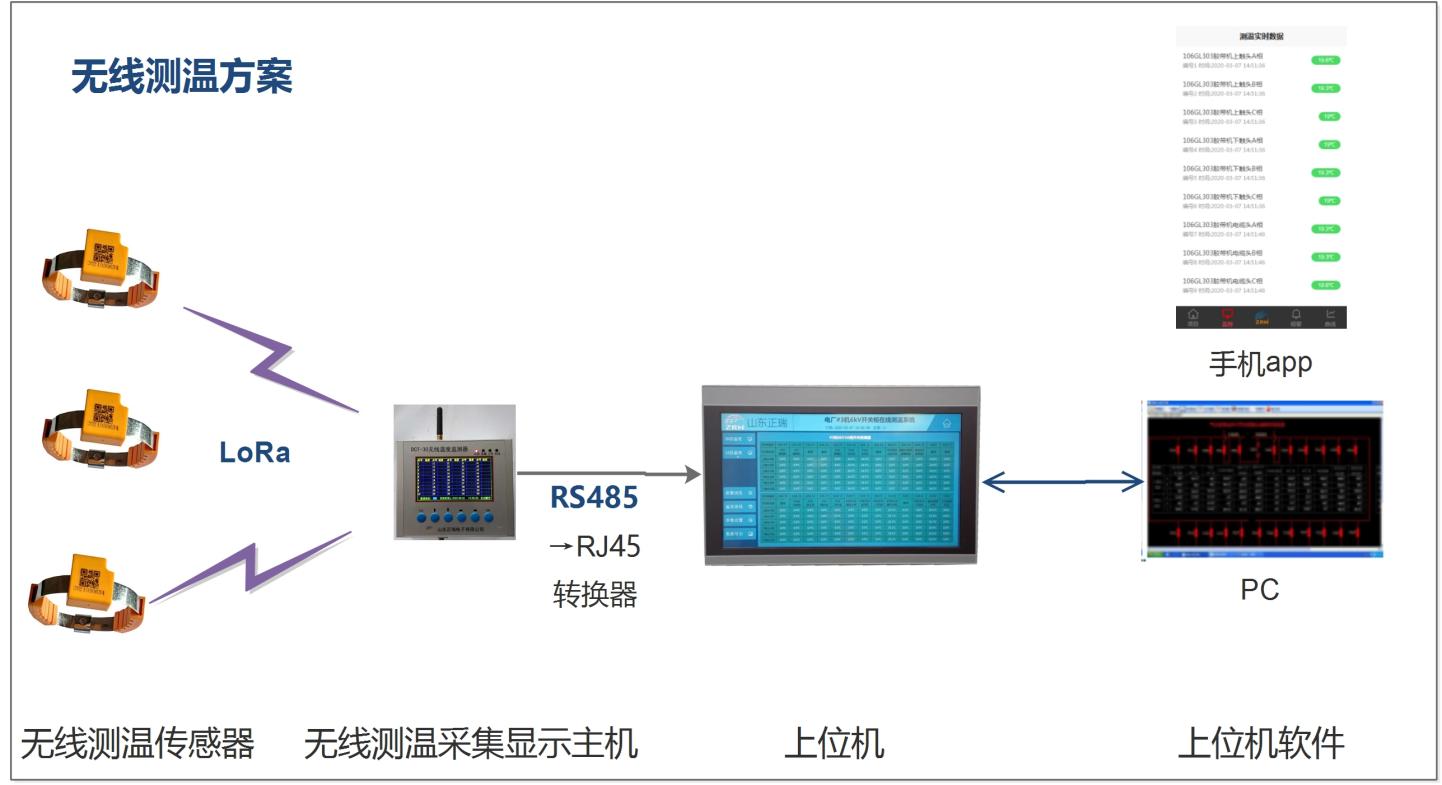

網絡結構圖如下圖所示：

三、   無線測溫裝置介紹

3.1  無線測溫采集主機

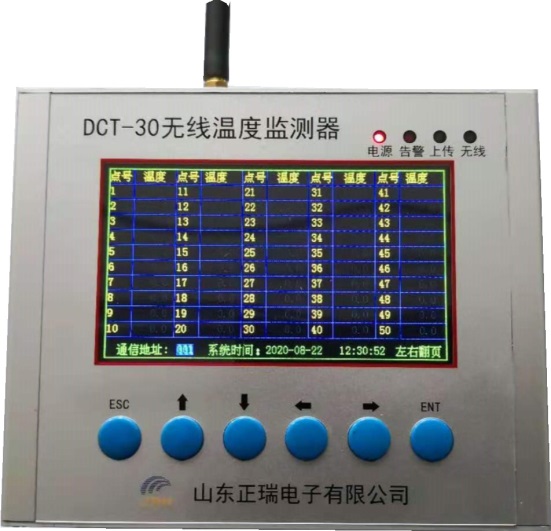

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

3.2 微型無線溫度傳感器

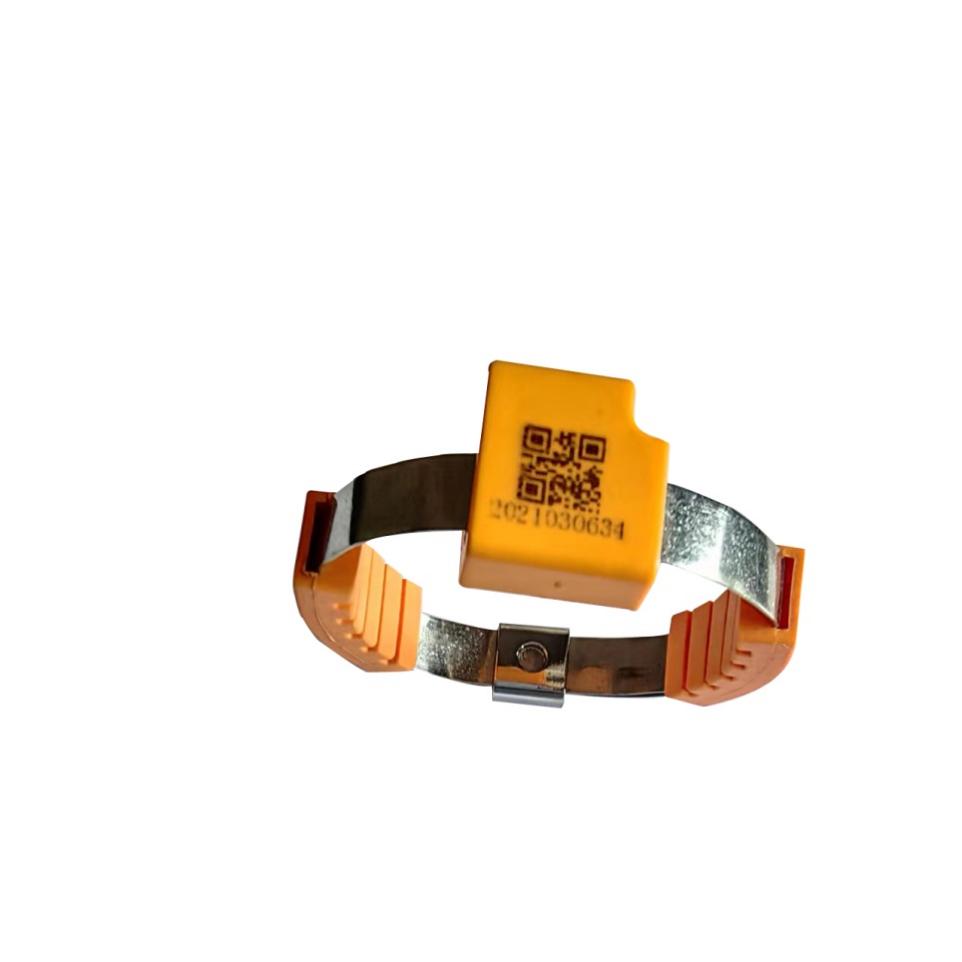

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過LORA傳輸?shù)綔y溫采集主機。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

性能指標

所有材料及器件均采用工業級及以上等級，保證現場運行安全。

3.3  上位機電腦

顯示單元采用≥15.6英寸的觸摸屏工控機，安裝組態軟件采集顯示數據。壁掛式安裝。

顯示單元顯示各監測點的名稱、位置、實時運行數據、歷時曲線（SOE記錄）、實時曲線、報表，并具備遠傳功能。

可顯示管理溫度點＞1000測點。

溫度異常時，顯示單元能夠即時彈出報警界面，并發出蜂鳴聲。方便地查詢有關報警信息和實時數據，及時掌握各監測點在異常運行時的運行狀態，避免惡性事故的發生。

四、  無線測溫裝置安裝

4.1 無線溫度傳感器安裝

溫度傳感器應采用CT取電的供電模式，動力電纜接頭均位于機組扭纜平臺馬鞍弧處，通過合金帶固定于被動力電纜中間接頭處，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

4.2 測溫采集主機安裝

測溫采集主機安裝在機艙內的電氣控制柜或塔底平臺的（變流器+電控）一體柜內，由電控柜的 AC 220V 供電，通過 485 轉換為 RJ45，連接到機組控制柜內的交換機上，用

以接入以太網。

4.3 上位機安裝

上位機安裝在升壓站中控室，無線測溫采集主機通過 485 轉換為 RJ45，接入塔底柜以太網交換機，將溫度數據在上位機中進行顯示和存儲。

   通過以太網將現場運行的測溫系統進行組網，遠程 PC 端利用遠程監控客戶端軟件，實現測溫系統的遠程監控。

五、   主要施工部署

該系統部署實施分為四部分：

（1） 電纜測溫傳感器的安裝

需要在機組完成一次電裝后，跟據機組電纜接頭位置安裝；

（2）數據采集系統主機的安裝

需待現場完成二次電裝后，在塔底平臺進行調試及通訊；

（3） 系統調試及運行

在升壓站部署數據處理采集系統硬件，并利用機組通訊線路進行通訊和數據傳送調試

（4）數據采集及分析

待機組并網運行至少 1-2 個持續滿發工況，由系統供應商對數據進行分析，給出測試結果。

首臺安裝及調試，由測溫系統供應商派人到現場安裝調試，聯合動力人員全程跟進。

電力系統在長時間運行的過程存在著很多的問題，比如電線的絕緣老化、高壓泄露、接頭松動等等問題，它們都是引起設備發熱和溫度升高的原因，如果不及時監測出這種異常導致情況惡化就會引發短路甚至火災，山東正瑞無線測溫系統是通過無線測溫傳輸?shù)姆绞絹斫邮諟囟鹊臄?shù)據，并且通過總線傳輸?shù)絧c機后臺、手機App顯示的，實現主控室及集控中心的溫度 監控、預警、告警等功能。
