電力電纜測溫——防止過負荷運行

   2012年版《十八項反措》條文13.1.31原文中說道：運行部門應加強電纜線路負荷和溫度的檢（監）測，嚴禁電纜線路過負荷，同時電纜巡視應沿電纜逐個接頭、終端建檔進行并實行立體式巡視，對電纜附件、接地系統、避雷器及與電纜設備相連接的配電開關柜接線柱頭、變壓器等裝置的關鍵部位（注：端子壓接點）進行溫度測定。電纜終端、設備線夾、與導線連接部位不應出現溫度異常現象，電纜終端套管各相同位置部件溫差不宜超過2K；設備線夾、與導線連接部位各相相同位置部件溫差不宜超過20%，確保電纜線路安全可靠。

  電纜的發熱與設備不正常的接觸、安裝不到位、絕緣缺陷等問題息息相關。

  電纜及其附屬設備中有大電流通過時，或局部電阻異常時引起的局部溫度變化較為明顯。電纜絕緣缺陷處雖也會發熱，但是因為集中發熱量小或者由于絕熱，熱量從絕緣中傳出可能性較小，因此從電纜外部對溫度的檢/監測不能直接反映電纜內部的絕緣缺陷，但電纜的發熱可能造成發熱部位附近絕緣的老化，加速絕緣性能的下降，最終導致?lián)舸Ｒ虼耍娎|絕緣表面溫差不宜超過2K，看似不嚴重，其實絕緣內部溫差可能已經達到比較危險的程度。

  目前用于電纜線路電纜測溫技術主要有紅外測溫和分布式光纖測溫：

(1) 紅外測溫采用紅外成像檢測技術，可以對正在運行的設備進行非接觸檢測，拍攝其溫度場的分布，測量可見部位的溫度值，據此對各種外部及內部故障進行診斷，具有實時、遙測、直觀和定量測溫等優點，用來檢測變電站和輸電線路的帶電設備非常方便、有效。

(2) 分布式光纖測溫系統是一種用于實時快速多點測溫和測量空間溫度場分布的傳感系統。它是一種分布式的、連續的、功能型光纖溫度測量系統。即在系統中，光纖不僅起感光作用，而且起導光作用。利用光纖后向拉曼散射的溫度效應，可以對光纖所在的溫度場進行實時的測量。利用光時域反射技術（OTDR）可以對測量點進行精確定位。

    客戶可根據現場選擇測溫方式

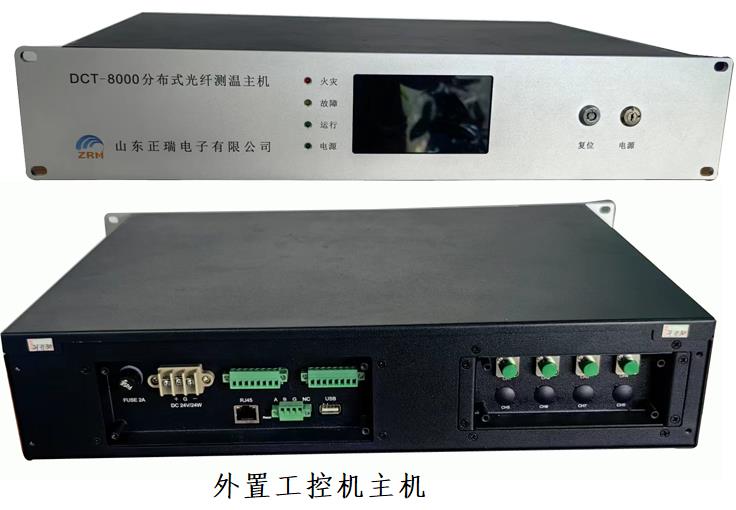

   正瑞DCT-8000分布式光纖測溫系統可以監測電纜的運行狀態、快速定位排查電纜故障。



   分布式光纖測溫系統由溫度采集主機、測溫光纖、光纖測溫軟件組成，依據光纖的光時域反射和光纖Raman散射的溫度效應，實現對溫度變化的精確測量，探測出電纜不同位置的溫度變化。

分布式光纖溫度傳感系統作為國內外最先進的溫度探測器，具有測量距離長、無測量盲區、實時測量等優點，在電力、交通隧道、地鐵、石化、大壩等領域均有廣泛應用。

系統優勢

u  實時性：分布光纖測溫系統對待測區域的溫度進行7×24小時的實時監控，及時發現并定位過熱點，做到早期預警。

u  分布式：分布式光纖測溫系統為分布式測溫，連續監測，可根據現場情況任意設定報警值。實時顯示待測范圍內任意點的溫度變化。

u  先進性：分布式光纖測溫系統光纜分布式溫度測量系統是電纜溫度在線監測的最有效的手段，在國外已經取代傳統的線性感溫材料，在技術上已非常成熟完善；通過采用不同的外護套材料，探測光纜可以適應各種環境；區域長度設定、報警值設定及系統校定均可采用Windows 2000及以上版本軟件來完成。

u  準確性：分布式光纖測溫系統溫度分辨率可以達到0.1℃，溫度精度可以達到1℃；終端機內的激光發射裝置每秒鐘會發射上萬次的光脈沖，并將取樣溫度的平均值輸出到顯示系統，基本消除誤差。

u  靈活性：分布式光纖測溫監測系統的監測是連續的，可設置多級定溫報警，如30℃初報警，40℃預報警，50℃采取措施等，并且可以根據現場環境情況進行修正；為避免誤報發生，在設定定溫報警的同時，還可以設定溫升速率報警，或定溫和差溫結合報警。報警控制區可編程，并可按照用戶的要求進行分區，可針對環境變化最多可設置500個不同報警控制區域。

u  擴展性：分布式光纖測溫系統可以對多路光纖進行同時測量，根據實際需要，有1、2、4、8最多至16路可以選擇。

u  兼容性：分布式光纖測溫系統可以通過以太網網口、RS232接口，向終端用戶控制系統（如平板PC）提供分區、溫度及報警信息。

u  安全性：分布式光纖測溫系統也可具備內部數據記錄功能，可儲存一年的歷史數據（如可用），并可把存儲的數據調（恢復）出來；遠程控制和診斷，可通過網絡接口進行遠程控制和診斷；如果光纖受損，分布式光纖測溫系統可以即時定位受損點，并通過光纖熔接機對其進行熔接，這對于有效的實施在線監測是非常重要的；探測光纜本征安全，采用光信號,不會與動力電纜之間產生相互電磁干擾。

u  完整性：分布式溫度測量系統可以根據現場環境要求采用回路配置-即光纜的兩端均連接到分布式光纖測溫系統主機上。回路設計采用“雙端”數據處理（即如果出現斷路，可從回路兩端同時進行單端測量），因此光纜上單點受損并不影響分布式光纖測溫系統在回路兩端采集數據的能力，也不會引起任何性能損失，如響應時間，區域定位及溫度分辨率將保持不變。
